Pembuatan Kabel DB9

A. PENDAHULUAN

      Assalamualaikum Wr.Wb

Selamat datang di blog saya Andi zidny. Sebelum saya masuk ke pembahasan.pasti kalian bertanya apasih itu Port Serial ?. dan apa kegunaan dari kabel tersebut ?. oke saya akan jawab pertanyaan dari teman teman sekalian.

    Port Serial adalah komunikasi antarmuka yang melalui transfer informasi masuk atau keluar sedikit demi sedikit. namun (berbeda dengan port pararel).  Sepanjang sebagian besar sejarah komputer pribadi, data ditransfer melalui port serial ke perangkat seperti modem, terminal , dan berbagai periferal.

Sementara antarmuka seperti Ethernet, FireWire, dan USB semuanya mengirim data sebagai aliran serial, istilah port serial biasanya mengidentifikasi perangkat keras yang memenuhi standar RS-232 atau serupa dan dimaksudkan untuk berinteraksi dengan modem atau dengan perangkat komunikasi yang serupa.

Komputer modern tanpa port serial mungkin memerlukan konverter USB ke serial untuk memungkinkan kompatibilitas dengan perangkat serial RS-232. Port serial masih digunakan dalam aplikasi seperti sistem otomasi industri, instrumen ilmiah, sistem titik penjualan, dan beberapa produk industri dan konsumen. Komputer server dapat menggunakan port serial sebagai konsol kontrol untuk diagnostik. Peralatan jaringan (seperti router dan switch) sering menggunakan konsol serial untuk konfigurasi. Port serial masih digunakan di area ini karena sederhana, murah, dan fungsi konsol mereka sangat terstandarisasi dan tersebar luas. Port serial memerlukan sangat sedikit perangkat lunak pendukung dari sistem host.

B. MAKSUD DAN TUJUAN

     Maksud dan tujuan dari pembuatan kabel ini adalah sebagai bahan pembelajaran Sejarah kabel yang pernah di gunakan pada masa 80an yah walaupun masa sekarang sudah berkurang yang menggunakan kabel tersebut

C. JANGKA WAKTU

 jangka waktu 2-5 menit

D. ALAT DAN BAHAN

• Solder

• Tang Potong

• Timah

• Kabel UTP

• Konektor DB9




ooiya lupa sebelum ke tahap pengerjaan saya akan memberikan contoh atau fungsi pin-pin pada konektor DB9

 E. Kegunaan 9 Pin pada Port Serial DB9

Nomor Pin	Nama Sinyal	Fungsi	Keterangan
1	DCD	In	Data Carrier Detect I Received Line Signal Detect
2	RxD	In	Receive Data
3	TxD	Out	Transmit Data
4	DTR	Out	Data Terminal Ready
5	GND	-	Ground
6	DSR	In	Data Set Ready
7	RST	Out	Request to Send
8	CTS	In	Clear to Send
9	R1	In	Ring Indicator

Keterangan mengenai fungsi saluran RS232 pada konektor DB9 adalah sebagai berikut:

·   Received Line Signal Detect, dengan saluran ini DCE memberitahukan ke DTE bahwa pada terminal masukan ada data masuk.

·       Receive Data, digunakan DTE menerima data dari DCE.

·       Transmit Data, digunakan DTE mengirimkan data ke DCE.

·       Data Terminal Ready, pada saluran ini DTE memberitahukan kesiapan terminalnya.

·       Signal Ground, saluran ground.

·    Ring Indicator, pada saluran ini DCE memberitahu ke DTE bahwa sebuah stasiun menghendaki hubungan dengannya.

·      Clear To Send, dengan saluran ini DCE memberitahukan bahwa DTE boleh rnulai mengirim data.

·      Reques To Send, dengan saluran ini DCE diminta rnengirim data oleh DTE.

·      DCE Ready, sinyal aktif pada saluran ini menunjukkan bahwa DCE sudah siap.

Untuk dapat rnenggunakan port serial kita perlu mengetahui alamatnya, Biasanya tersedia dua port serial pada CPU, yaitu COM1 dan COM2. Base address COM1 biasanya adaiah (3F8h) dan COM2 biasanya (2F8h). Alamat tersebut adalah alamat yang biasa digunakan, tergantung dari kornputer yang digunakan. Setelah kita mengetahui base addressnya, maka kita dapat menentukan alamat register-register yang digunakan untuk komunikasi port serial ini.

Ø                 DTE dan DCE

Sinyal individu pada port serial adalah searah dan ketika menghubungkan dua perangkat, output dari satu perangkat harus terhubung ke input yang lain. Perangkat dibagi menjadi dua kategori peralatan terminal data (DTE) dan peralatan pemutus sirkuit data (DCE). Garis yang merupakan output pada perangkat DTE adalah input pada perangkat DCE dan sebaliknya sehingga perangkat DCE dapat dihubungkan ke perangkat DTE dengan kabel kabel lurus. Secara konvensional, komputer dan terminal adalah DTE sedangkan modem dan periferal adalah DCE. Jika perlu untuk menghubungkan dua perangkat DTE (atau dua perangkat DCE tetapi itu lebih tidak biasa) modem null cross-over, dalam bentuk adaptor atau kabel, harus digunakan.

Ø              DB9 Male and Female

Umumnya, konektor port serial bersifat gender, hanya memungkinkan konektor untuk kawin dengan konektor dari lawan jenis. Dengan konektor D-subminiature , konektor male memiliki pin yang menonjol, dan konektor female memiliki soket bundar yang sesuai. Baik jenis konektor dapat dipasang pada peralatan atau panel atau mengakhiri kabel.

Konektor yang dipasang pada DTE kemungkinan adalah male, dan yang dipasang pada DCE kemungkinan adalah perempuan (dengan konektor kabel yang berlawanan). Namun, ini jauh dari universal, misalnya, sebagian besar printer seri memiliki konektor DB25 female, tetapi mereka adalah DTE.





F. Langkah Pengerjaan



1. kalian kupas Kabel UTP nya lalu pisahkan yang kabel yang ingin di gunakan

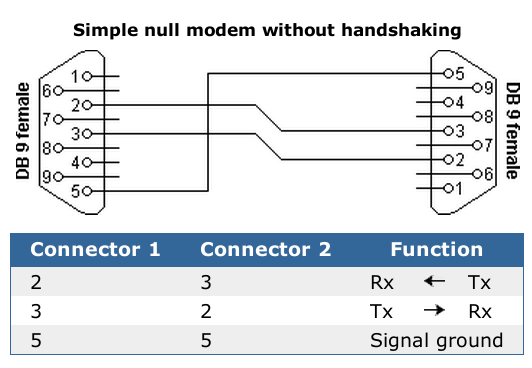

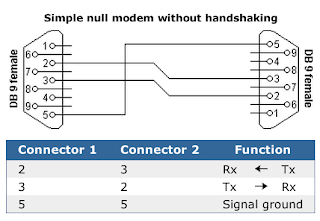

2. Kemudian Kita oleskan timah pada bagian yang di gunakan. sebelum di oleskan kita kupas dulu yah. lalu kita pasang pada pin yang digunakan. nah di sini saya membuat kabel Handshaking berikut tabel atau pin yang akan kita hubungkan



3. Nah jika kalian sudah membuat bagian seperti di atas kita buat satu lagi pada bagian ujung nya tapi pada pin nya kita hanya silangkan pin 2 dan pin 3

lalu kita pasang baju nya hehe.

4. Jika kalian sudah selesai membuat nya kita langsung ke bagian pengecekan menggunakan MultiMeter

G. MASALAH YANG DI DAPAT

H. REFERENSI

SEKIAN DARI SAYA SEMOGA BERMANFAAT DAN SELAMAT MENCOBA TERIMAH KASIH
